耐震天井
新耐震天井"NEQRES"シリーズ
平成26年4月の建築基準法施行令改正に合わせ、新たな耐震基準に適合したパネル仕様の耐震天井。高い強度によって、室内にあるお客様の財産を守りつつ、高い施工性やコストパフォーマンスにより、お客様に安全と安心を提供いたします。
No. |
製品仕様 |
斜め部分 |
取付け金具 |
鉛直部材(圧縮材) |
設計耐力 (1ヵ所あたり)※1 天井補強方向 |
設計耐力 (1ヵ所あたり)※1 補強直行方向 |
A |

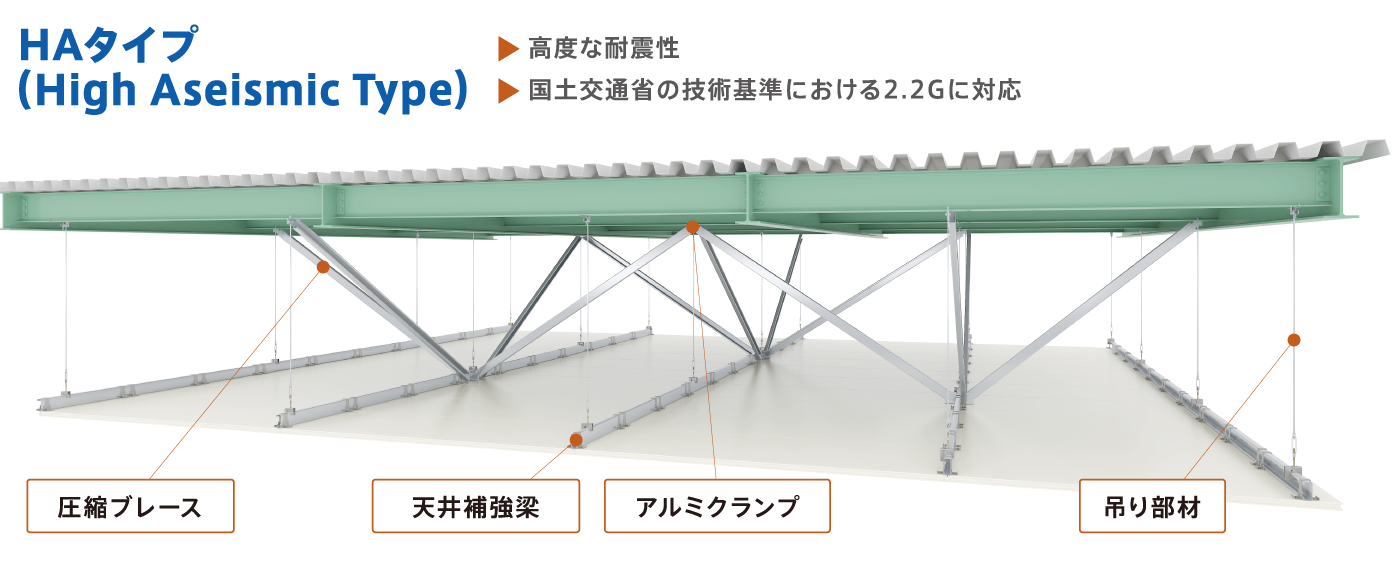

NEQRES HAタイプ |
圧縮ブレース C-100×50×20×2.3 |
アルミクランプ |
不要 |
12.6KN |
11.6KN |
B |
従来工法 |
ボルトブレース W3/8またはW1/2 |
振れ止め金具 |
要 |
6.0KN |
3.0KN |
メリット1
設計許容耐力が従来の約2倍
端部クリアランスの変位が小さい※1

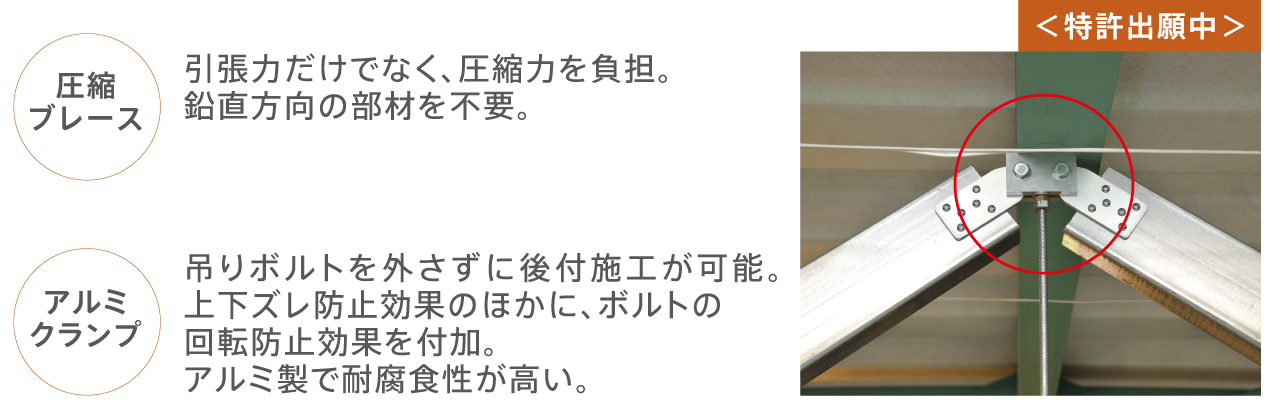

圧縮ブレースと新たに開発したアルミクランプ<特許出願中>を採用
メリット2
部材コストも削減

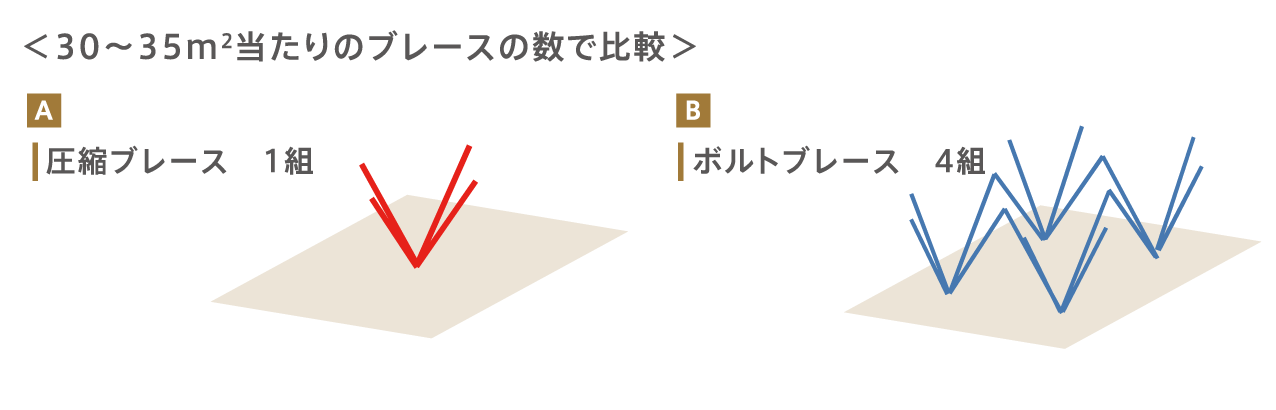

ブレースの組数を4分の1に削減
鉛直部材(圧縮材)が不要
メリット3
天井スペースの有効活用
軽歩行が可能

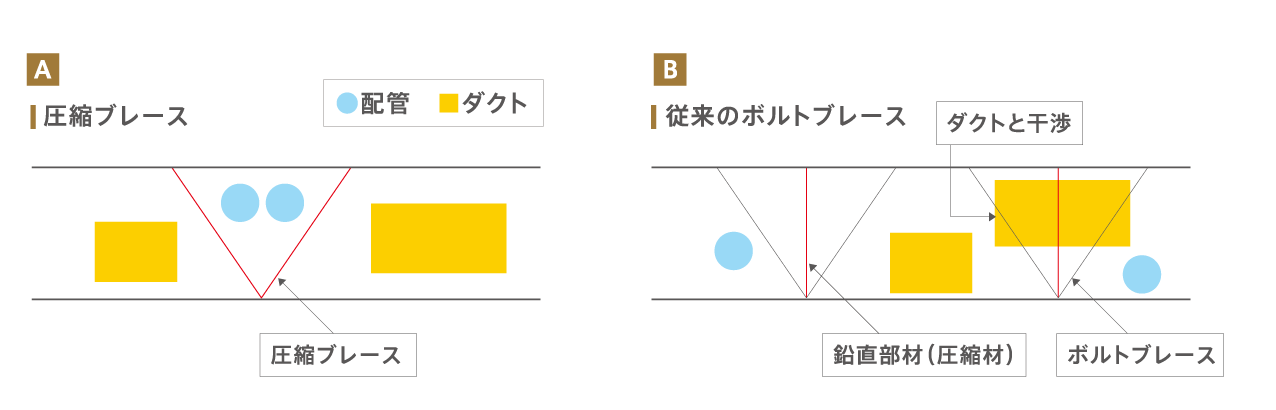

ブレースの組枚を4分の1に削減できるため配管・ダクトのレイアウトが容易
サービス

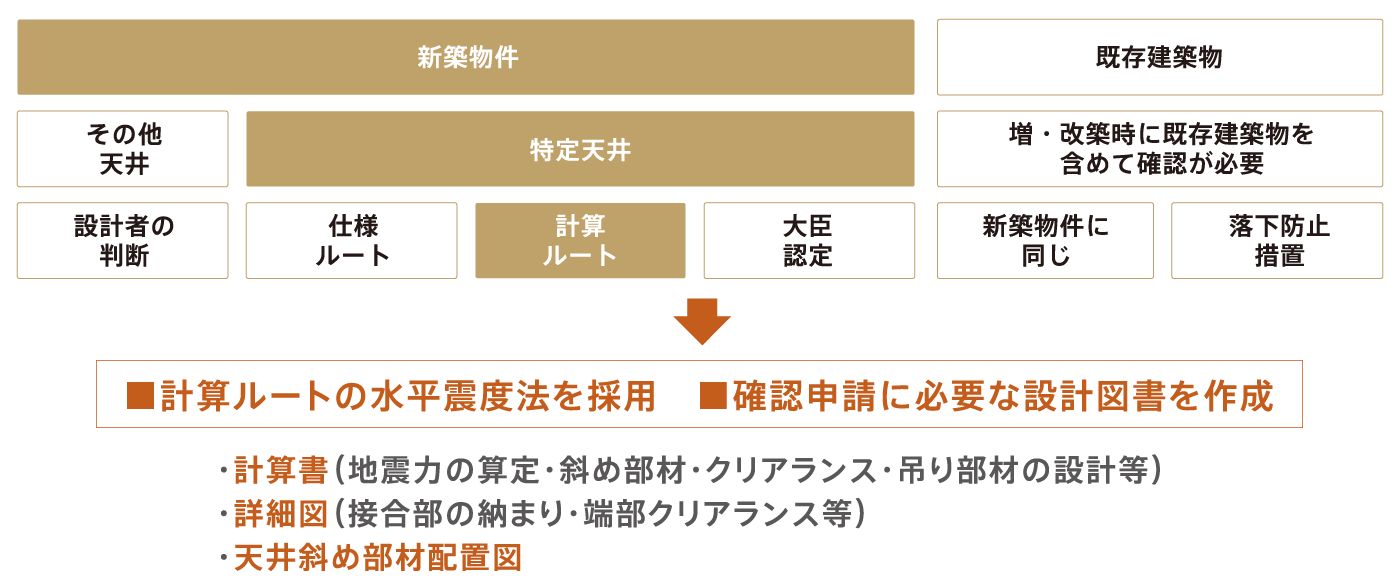

耐震に関する豊富な知識で確認申請業務をサポート
国土交通省の技術基準に適合
評価方法・根拠
技術基準(※2)に準拠した安心・安全設計

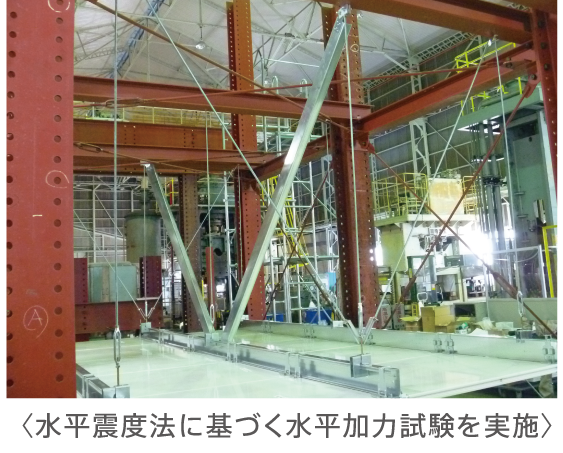

試験(※2)に裏付けされた評価方法を確立
